积尘走航设备

产品型号:TH-ZY1

生产厂家:云境天合

简要描述:TH-ZY1积尘走航设备生产厂家山东天合环境科技有限公司掌握积尘走航设备研发技术,提供积尘走航设备价格方案,设备便携式设计,厂家直销价格优惠。

厂家品质保证
可按照要求定制
10分钟出报价

电话咨询

微信咨询

详细介绍

⊙传感器类型

空气温、湿、压传感器

PM2.5

PM10

风速传感器

风向传感器

噪声传感器

⊙技术参数

一、主控制器技术参数

.记录容量:>120000条

.记录间隔:1分-24小时可调

.通讯接口:GPRS无线

.工作环境:-20℃--80℃

.工作电压:12V DC

.供电:点烟器

二、传感器技术参数

空气温、湿、压:

(1)基本原理

本系列产品是采用一款高度集成的温湿度传感器芯片,芯片全量程标定的数字输出。它采用专利的CMOSens技术,确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容性聚合体湿度敏感元件和一个用能隙材料制成的温度敏感元件,这两个敏感元件与一个14位的A/D转换器以及一个串行接口电路设计在同一个芯片上面。

(2)基本参数

      ◆空气温度:                       ◆空气湿度:                   ◆大气压力:

     量    程:-40℃--60℃         量    程:0--100%          量程:300~1100hpa

     分 辨 率:0.1℃                分 辨 率:0.1%               分辨率:0.1hpa

     测量精度:±3%                测量精度:±3%             测量精度:±1hpa

.风速传感器

1功能特点

风速传感器是用于测量风的水平速度的专业气象仪器。采用传统三风杯风速传感器结构,风杯选用ABS材料,强度高,同时配合内部顺滑的轴承系统,启动好,确保了信息采集的精确性。杯体内置信号处理单元能根据用户需求输出相应风速信号,可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

2技术参数

⊙测量范围:0~32.4m/s

⊙精度:±0.3m/s

⊙启动风速:0.2-0.4 m/s

★电压输出型

供电电压:7-24v DC

输出信号:4-20mA

风速值=(输出电压-0.4)/1.6*32.4

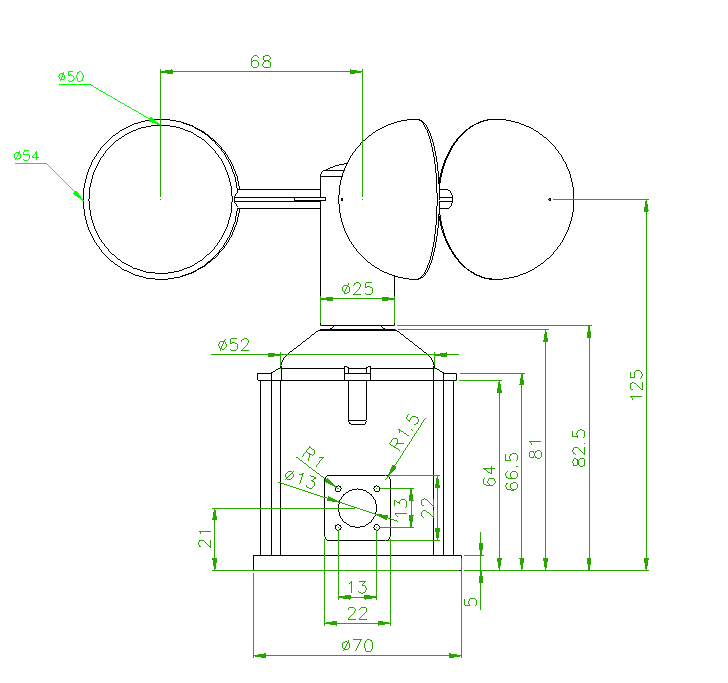

3外型尺寸与安装说明


⊙固定方式


采用法兰安装方法,螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上,底盘Φ70mm,在Φ61mm的圆周上开四个均Φ5mm的安装孔,使用螺栓将其紧紧固定在支架上,使整套仪器保持在最佳水平度,确保风速数据的准确性,法兰连接使用方便,能够承受较大的压力。

.风向传感器

1功能特点

风向传感器是用于测量风的水平风向的专业气象仪器。其内部采用霍尔角度传感器,并选用低惯性轻金属风向标响应风向,当风向发生变化,尾翼转动通过轴杆带动轴芯磁铁转动,从而在输出变化的电压信号。可以测量以标签北为起点的0-360度的自然界风向,具有很高的性价比,可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

2技术参数

⊙测量范围:0--360度:(0.4V,或4MA对应0度,北的方向)

⊙精度:±1°

⊙启动风速:0.3m/s

★电压输出型

供电电压:7-24v DC

输出信号:4-20mA

风向值=(输出电压-0.4)/1.6*360

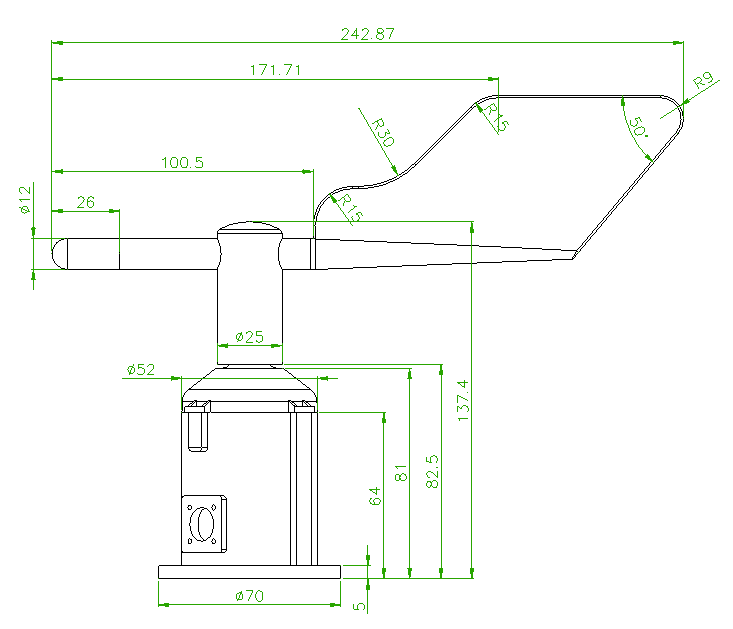

3外形结构


⊙固定方式

采用法兰安装方法,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘Φ70mm,在Φ61mm的圆周上开四个均Φ5mm的安装孔,使用螺栓将其紧紧固定在支架上,使整套仪器保持在最佳水平度,确保风向数据的准确性,法兰连接使用方便,能够承受较大的压力。

¤注意:请在安装调试时必须将立柱上的箭头对准实际正北方(可用指南针协助),黑色风向传感器上贴印有黑色箭头的白色标签;

泵吸式PM2.5、PM10传感器:

1产品简介

1.1概述

该仪器采用激光为光源的光散射式快速测尘仪,测量原理为:当光照射在空气中悬浮的颗粒物上时,产生散射光,在颗粒物性质一定的情况下,颗粒物的散射光强度与其质量浓度成正比,通过测量散射光强度,应用质量浓度K值,求得颗粒物质量浓度。

仪器可同时监测(PM10,PM2.5),具有温湿度补偿、仪器自动校准等功能的新型测尘仪器,可有效降低温湿度对测量值的影响,改善高湿度气候环境下测量准确度,可在线连续监测空气中颗粒物。

具备粉尘采样进气及出气功能,具备过滤桶装置、可保护抽气泵的使用寿命,提高仪器的整体使用寿命。可在高温环境下持续监测,可在安装现场高温环境下稳定可靠工作,能够7x24小时不间断工作。

1.2参数

供电电压DC12V

最大功耗(电流2.5A)约30W

输出方式RS485(Modbus)

监测原理激光散射

除湿原理加热除湿

气泵流量2L/min

尺寸230x175x90(长宽高)

重量约1.85kg(不含滤芯)

监测指标 颗粒物   测量范围    分辨率  测量误差

        PM2.5    0-999ug/m³    1ug/m³  ±10%

        PM10  0-1999ug/m³   1ug/m³  ±10%

        TSP      0-4999ug/m³   1ug/m³  ±10%.

噪声:

·测量范围:40db~130db

·分辨率:0.5db

·精准度:±5%,A加权

·频率范围:10-20KHz;

·频率计权:A

·时间计权:F

LED:

常规配置,户外P8单色LED单行显示

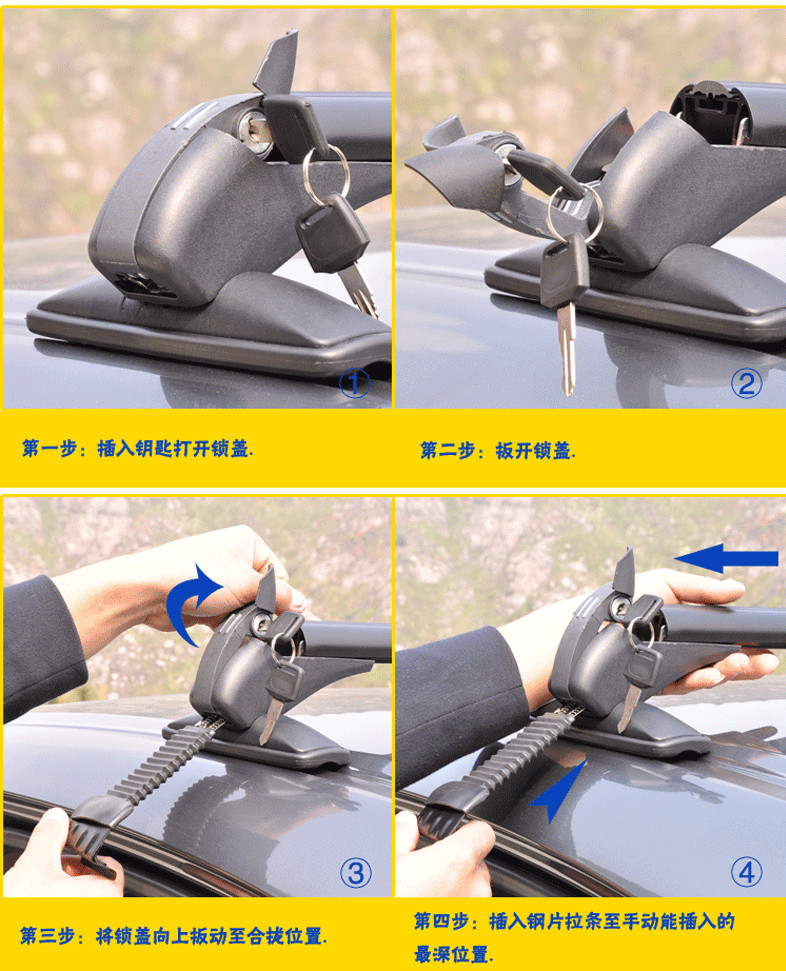

车载支架安装图示:







采集器参数:

该数据采集器采用当代微电子技术,对运行中的传感器数据进行记录、存储、显示具有工作可靠、操作简单、数据便于收集和计算机分析等特点。采集器可将采集的数据直接存储到普通U盘中。数据采集完毕后,用户可直接将U盘插入采集器上提取数据。

供电:DC12V/直流

传感器通讯:RS485 Modbus协议

网络数据:GPRS传输

内部时钟:手动校时

数据存储:自动、最大16万条

存储间隔:60-65535可设。单位:秒

RS485接口:DB9针

数据导出:USB口、485口连接电脑、网站下载

网络数据查看:

网址:iot.pgetc.com

用户名:同机箱标签账号

密码:abc123456

软件安装与使用:

在附带的U盘中找到exe格式安装文件后,双击即可进入安装界面。用户可根据个人习惯选择软件安装路径。安装完成后,电脑桌面上会自动生成一个运行此软件的快捷方式,双击即可启动软件程序。

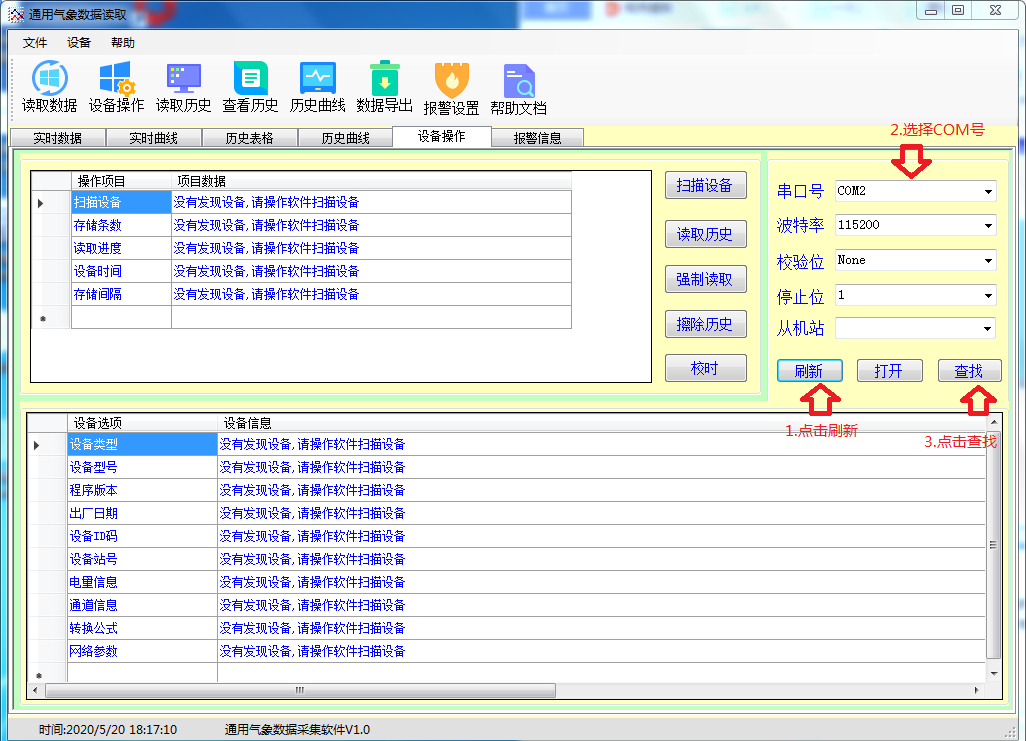

查找设备

将485通讯线一端与设备采集器上通讯端口连接好,另一端连接电脑的USB接口上,此时查看电脑的设备管理器内的端口号(COM口),点击设备操作图标。


点击右侧的刷新,在串口号后面选择刚才查看到的COM口号,点击查找,此时软件会识别到设备信息,并在左侧显示出来。①读取数据,可以观察到传感器的实时数据。②读取历史数据:点击读取历史可读取历史数据

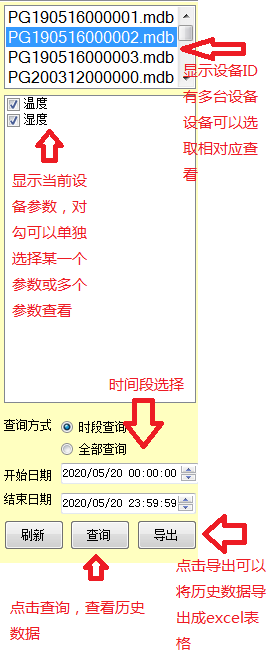

历史数据查看与导出:

等待历史数据读取读取完毕后,点击查看历史。



点击“导出”可以将历史数据导出成Excel表格进行查看。

软件使用前必须根据所购买的设备参数做相应的配置,不明白之处请联系生产商进行咨询。

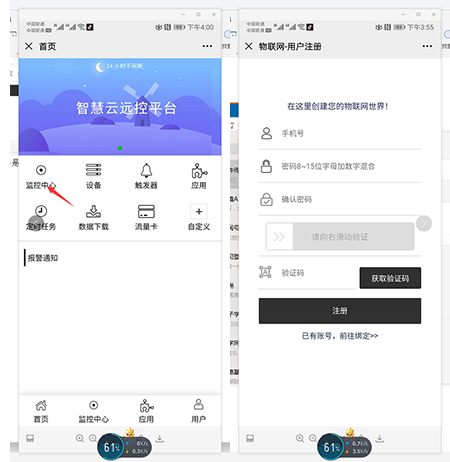

手机微信小程序数据查看:


手机扫码关注:打开手机微信扫一扫产品上方的二维码,关注公众号:“环境AT物联”按照注册说明步骤注册账号,注意密码是字母+数字形式。注册完成后,就可以查看当前数据了。
